Reprogrammation moteur stage 1 : réglages et fiabilité
Reprogrammation moteur stage 1 :
les réglages expliqués
La reprogrammation moteur stage 1 consiste à modifier certains réglages du calculateur moteur pour augmenter la puissance et le couple, en conservant généralement les pièces mécaniques d’origine. Mais quels paramètres sont réellement modifiés, et comment ces changements influencent-ils le fonctionnement du véhicule ?
Chez ReprogX, nous vous expliquons ce travail à partir de captures de cartographies, avec un exemple concret sur une Renault Clio 3 1.5 dCi 105 ch. L’objectif est de comprendre ce qui se passe dans le calculateur, même sans connaissances en mécanique.
Le rôle du calculateur moteur
Le calculateur moteur, aussi appelé ECU (engine contrôle unit) , est l’ordinateur qui pilote le fonctionnement du moteur. Il utilise les informations des capteurs et la demande du conducteur pour gérer notamment l’air admis, l’injection de carburant, le turbo lorsqu’il est présent et l’allumage sur les moteurs essence. [1]
Son logiciel contient des règles de fonctionnement, des modèles de calcul et des données de calibration. Parmi ces données, les « maps », ou cartographies, sont des tableaux qui associent des conditions de fonctionnement à des valeurs de réglage. [2]

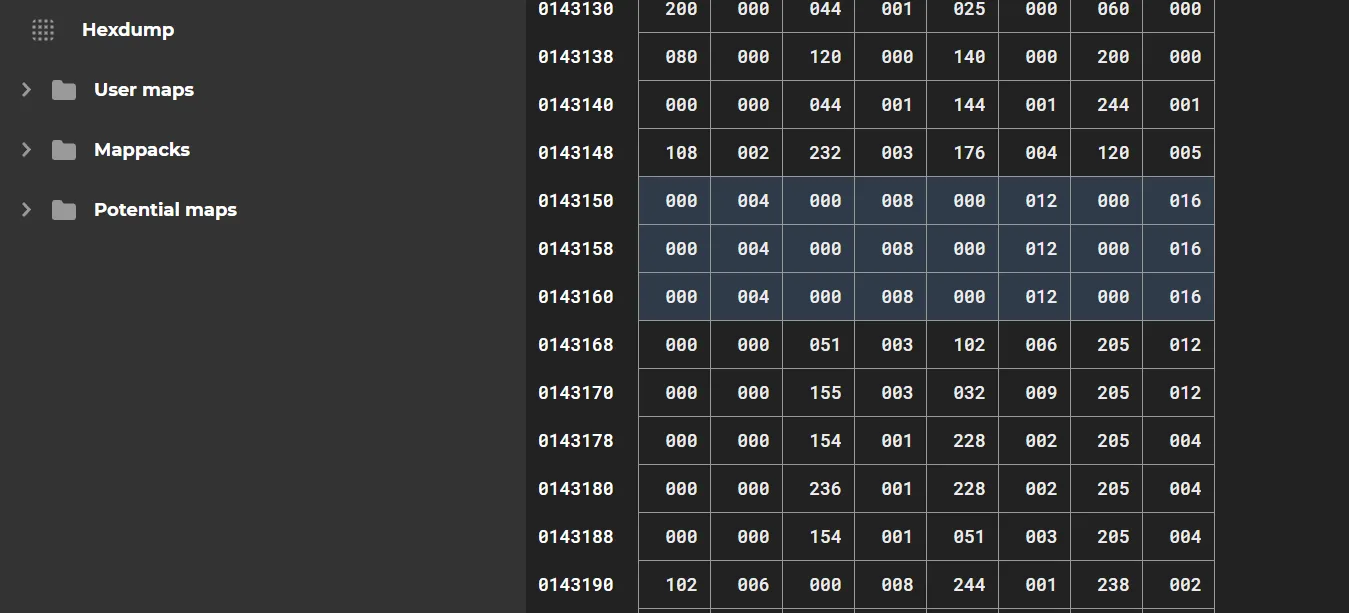

Extrait des données brutes du fichier moteur affichées dans le logiciel de calibration.
À première vue, ces données ressemblent à une suite de chiffres difficile à comprendre. Elles sont pourtant organisées à des adresses précises dans la mémoire. Le logiciel peut les afficher sous différentes formes, notamment décimale ou hexadécimale. Toutes les valeurs visibles ne sont pas des réglages à modifier.
À quoi sert un mappack
Un mappack sert de repère pour identifier et afficher certaines cartographies : leur emplacement, leur nom, leurs axes et, selon les définitions disponibles, leurs unités et leurs conversions. On peut le comparer à une légende qui rend les données plus compréhensibles. [2, 3]
Il doit correspondre à la bonne version du logiciel moteur. Ce n’est pas la seule méthode d’identification : des fichiers de description comme les A2L, ainsi qu’un travail d’analyse, peuvent aussi être utilisés. Un mappack aide à lire le fichier ; il ne décide pas à lui seul quels réglages sont adaptés au véhicule.
Lire une cartographie avec un exemple sur moteur essence
Une cartographie d’avance à l’allumage indique des valeurs utilisées pour déterminer le moment où la bougie déclenche l’étincelle. Dans la table ci-dessous, les colonnes représentent le régime moteur et les lignes la charge moteur, c’est-à-dire une grandeur liée au remplissage des cylindres. La charge affichée en pourcentage ne correspond pas directement à la position de la pédale.

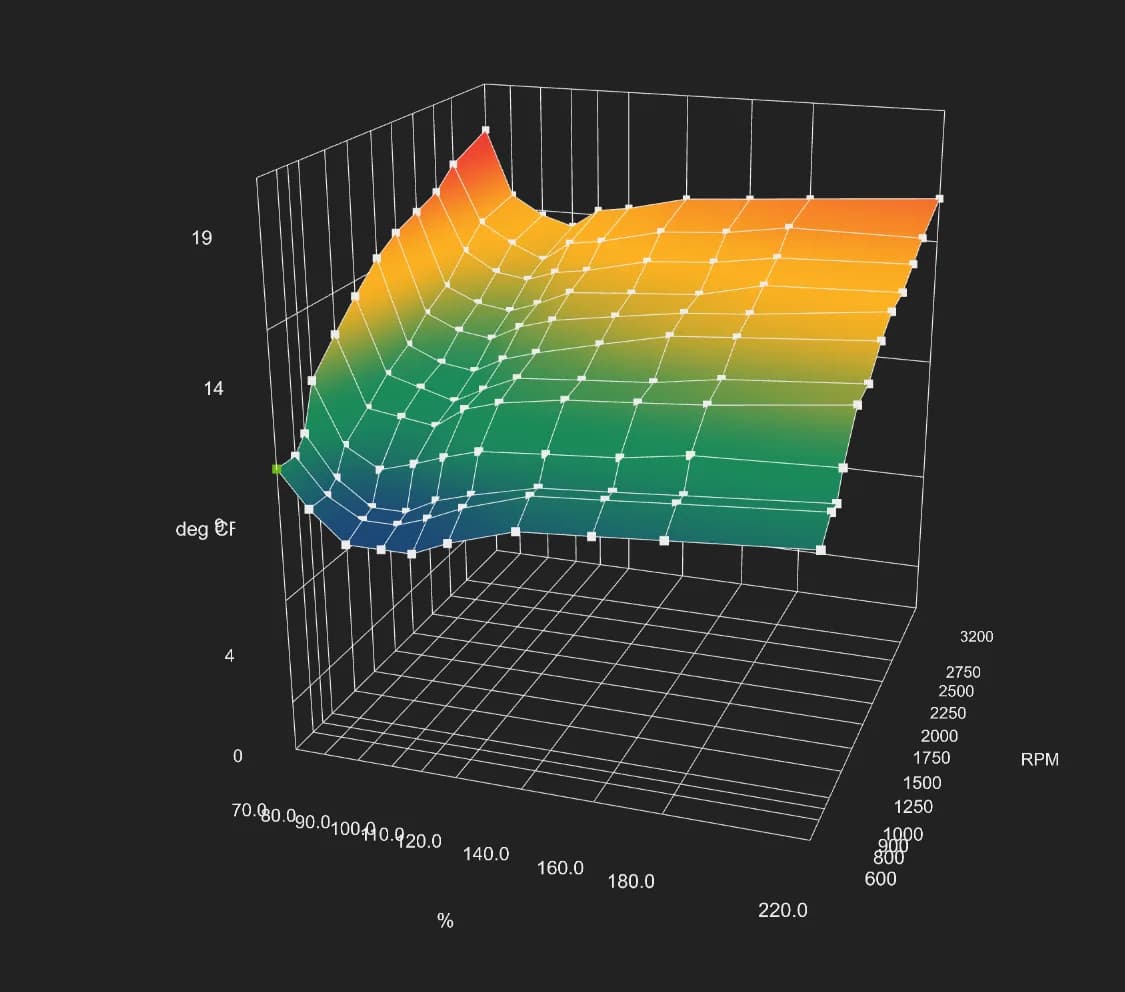

Table d’avance à l’allumage en fonction du régime et de la charge moteur.
L’avance réellement appliquée dépend aussi d’autres réglages et corrections, notamment de la température et du cliquetis. Le cliquetis est une combustion anormale que le calculateur cherche à limiter, entre autres en réduisant l’avance lorsque sa stratégie de protection le prévoit. [4]

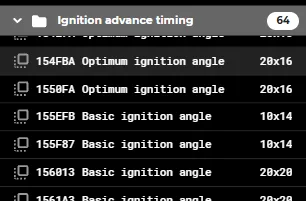

Dans ce mappack, la catégorie « Ignition advance timing » regroupe 64 cartographies.
Ce chiffre concerne cette catégorie et ce fichier précis. D’autres catégories regroupent séparément les corrections d’allumage ou la gestion du cliquetis. Toutes ces cartographies ne sont pas forcément actives au même moment, ni destinées à être modifiées lors d’un Stage 1.
Les paramètres étudiés pour une reprogrammation moteur stage 1
Les réglages dépendent du moteur, de son calculateur, du carburant et des capacités des composants. Selon le véhicule, le travail peut notamment concerner :
La demande et les limites de couple, pour définir l’effort que le moteur peut fournir selon le régime et les conditions de fonctionnement.
La pression de suralimentation, pour adapter la quantité d’air admise sur un moteur équipé d’un turbo.
La gestion du carburant, avec la quantité injectée, le moment de l’injection et les paramètres qui déterminent sa durée.
Le rapport air/carburant, suivi notamment avec la valeur lambda ; les objectifs et les stratégies diffèrent entre essence et diesel.
L’avance à l’allumage, sur les moteurs essence, en tenant compte du carburant et des corrections observées.
La pression de carburant, lorsqu’un ajustement est nécessaire et compatible avec le système d’injection.
Il n’est pas nécessaire d’augmenter systématiquement tous ces paramètres. Les protections thermiques, les surveillances de pression et les autres fonctions de protection doivent rester cohérentes et opérationnelles. Les « Pop & Bang » constituent une modification sonore distincte ; ils ne sont pas nécessaires pour obtenir un gain de puissance en Stage 1.
Exemple sur une Clio 3 1.5 dCi 105 ch
Passons à un moteur diesel. Les captures suivantes proviennent d’un projet de Clio 3 1.5 dCi 105 ch identifié avec un calculateur SID304. Les cellules rouges signalent les valeurs modifiées dans la comparaison affichée.
La consigne de pression de rail
La première table porte le nom « Rail pressure request ». Elle concerne la pression de carburant demandée dans la rampe commune, appelée « rail ». Cette rampe alimente les injecteurs en carburant sous pression. [5]

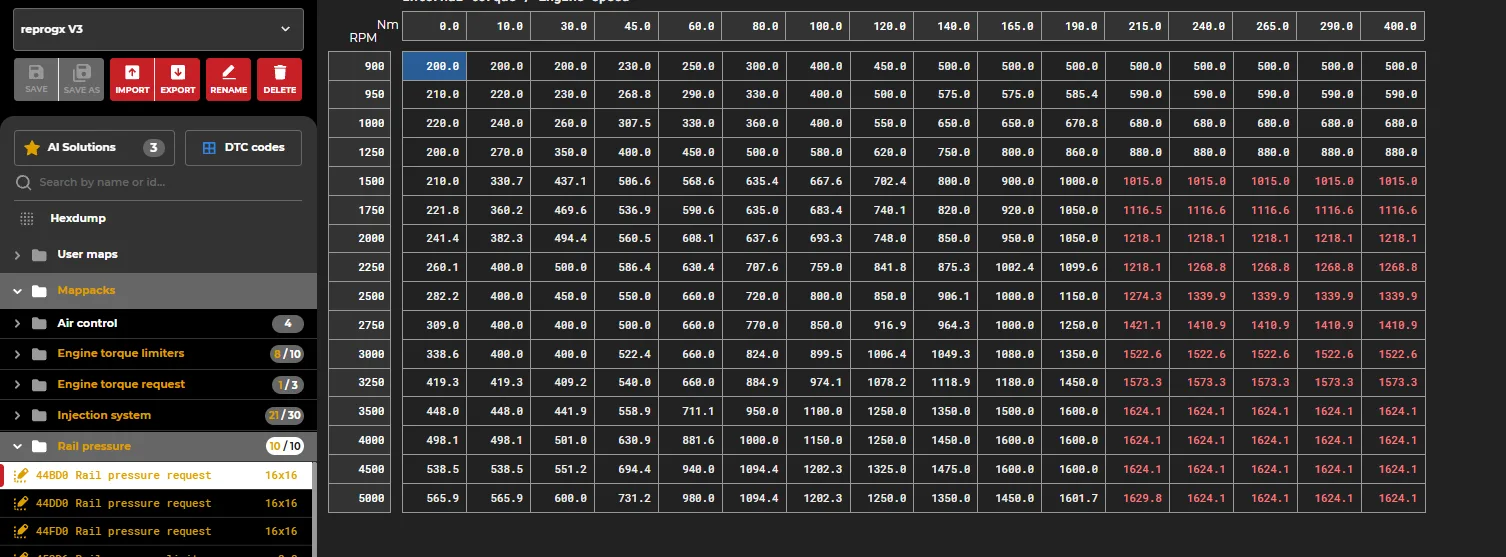

Consigne de pression de rail de la Clio 3 1.5 dCi 105 ch, avec les cellules modifiées en rouge.
Les axes représentent le régime moteur et une valeur de couple interne utilisée par le calculateur. Cette table ne donne pas directement la quantité de gazole injectée, qui dépend aussi de la durée de commande et des caractéristiques des injecteurs. Une consigne n’est pas non plus une mesure de la pression réellement obtenue.
Sur la grille affichée, les premières cellules rouges apparaissent à 215 Nm et 1 500 tr/min. Une partie des valeurs reste donc inchangée dans cette table. Cela ne signifie pas que l’ensemble du moteur fonctionne exactement comme à l’origine en dessous de ces repères : d’autres cartographies interviennent.
Le calculateur peut également calculer des valeurs intermédiaires entre les points d’une table, par interpolation. Les limites d’une zone colorée ne constituent donc pas automatiquement un seuil de déclenchement net. [6]
La consigne de pression de turbo
La deuxième table, « Turbo boost pressure request », concerne la pression de suralimentation demandée. Ici, certaines cellules sont déjà modifiées dans la colonne 140 Nm, à partir de la ligne 1 500 tr/min.

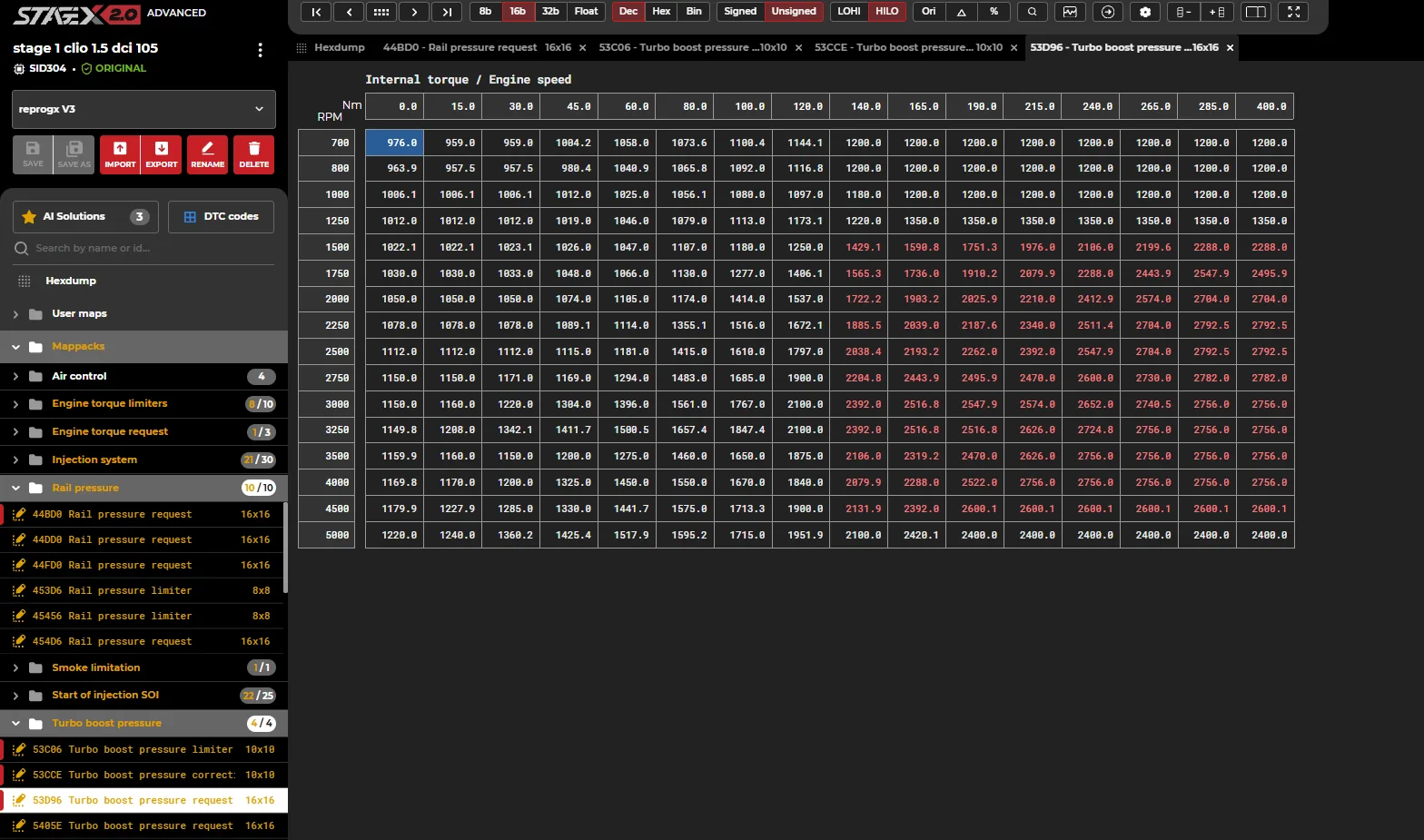

Consigne de pression de turbo de la Clio 3 1.5 dCi 105 ch. La zone modifiée diffère de celle de la pression de rail.
Les deux tables illustrent la coordination entre l’alimentation en air et le système d’injection. Le but est d’obtenir la réponse souhaitée en tenant compte du turbo, de la combustion et des capacités mécaniques du véhicule. Demander davantage de pression à bas régime n’est pas systématiquement souhaitable.
Pour chiffrer une augmentation, il faut comparer chaque zone avec les valeurs d’origine et vérifier les unités. Une pression absolue inclut la pression atmosphérique ; une pression relative correspond à la surpression au-dessus de celle-ci. Un même changement n’a donc pas le même pourcentage selon la référence choisie. [7]
Enfin, une consigne de turbo affichée dans un fichier ne suffit pas à connaître la pression réellement atteinte, le gain de puissance ou la marge disponible sur le turbo.
Stage 1 et fiabilité du moteur
Une reprogrammation moteur stage 1 peut être développée avec un objectif de fiabilité, mais elle ne peut pas être présentée comme une modification sans aucune contrainte supplémentaire. Lorsque le conducteur utilise le couple et la puissance ajoutés, certains composants peuvent être davantage sollicités.
L’état du moteur, du turbo, de l’injection, de l’embrayage et de la boîte doit être pris en compte. Une calibration cohérente recherche une montée en couple progressive et des niveaux compatibles avec ces composants. Une préparation ne répare pas une faiblesse mécanique déjà présente.
Conserver les protections est essentiel, mais ne garantit pas à lui seul l’absence d’usure ou de panne. Un turbo peut notamment être endommagé s’il fonctionne au-delà de ses limites de vitesse ou de température. [8]
À faible demande de puissance, le fonctionnement peut rester proche de celui d’origine. En revanche, on ne peut pas conclure à une fiabilité inchangée uniquement parce que certaines cellules d’une cartographie n’ont pas été modifiées.
Pourquoi contrôler les données après la reprogrammation
Une cartographie doit être évaluée sur le véhicule. Les logs, ou enregistrements des données moteur, permettent de comparer le fonctionnement demandé avec celui qui est réellement observé.
Selon le moteur et les informations disponibles, ces contrôles portent notamment sur les pressions de turbo et de carburant, la richesse, les températures, les corrections d’allumage sur essence et les éventuelles limitations de couple. Les écarts doivent être interprétés dans leur contexte, puis corrigés si nécessaire.
Un passage au banc permet aussi de mesurer la puissance et le couple dans des conditions définies. Ces contrôles renseignent sur le fonctionnement pendant les essais ; ils ne démontrent pas à eux seuls la durée de vie future du véhicule.
Vous envisagez une reprogrammation moteur stage 1 à Lyon ? Chez ReprogX, nous étudions votre motorisation, son état et votre usage pour définir une préparation adaptée. Présentez-nous votre véhicule et vos attentes pour échanger sur les possibilités et les limites de votre configuration.
